縮徑球閥與全通徑球閥
作者：泵閥 來源：球閥 發布時間：2022-11-15
球閥是目前閥門市場中，使用為廣泛的一種機械產品，其主要由閥體、閥座、球體、閥桿及傳動裝置組成，通過執行裝置驅動球芯旋轉，來達到開關或調節的功能。在石化、水利、城市建設、熱力等行業里，廣泛應用。球閥的種類繁多，通過結構形式，連接方式，壓力等級，驅動形式等的不同，可組合成各類不同功能的產品，但從基本的來說，球閥有全通徑球閥與縮徑球閥兩大類的區別之分，一般來說，閥球內徑小于或等于球閥端口內徑85%時，即稱為縮徑球閥而球閥內徑大于球閥端口內徑95%時，則稱為全通徑球閥。
一、工藝
1、對于需要定期清管的管道來說，不管輸送何種介質，都必須采用全通徑球閥。介質經過全通徑球閥不會減小流量，并且流阻小是作為管道控制的理想型產品，特別是要求嚴格的工況，尤其是在輸油管線和輸氣管線中的主管線需埋設在地下時，必須使用全通徑焊接式球閥。
2、縮徑球閥適用于一些要求不高，對流阻要求小等工況當中，當閥的內徑大于管端內徑80%以上時，對管道流體通過能力幾乎沒有影響。很多快門都有縮徑，一般控制在0.8以內，縮徑一方面降低了閥門的流通能力，也即閥門的K值，增大了閥門兩邊的壓強，造成了能量的損失，對管路來說，沒有太大影響，或許增大了對管路的沖刷。
二、介質
1、全通徑球閥一般用于輸送粘性、易結渣介質管道上，因其流體阻力小，可以說基本沒有流阻，可方便定期的刮蠟吹掃器通過。
2、縮徑球閥則適合用于輸送氣體或物理性能近似于水的介質的管道上，因其重量比全通徑的球閥輕30%左右，而其流通阻力層有相同口徑截止閥的1/7左右。有利于減輕管道負荷，降低成本。
三、定義
1、全通徑球閥為等寬流道，也就是說從流進到流出的孔道大小是相同的，其尺寸不能小于標準規定的值，大概與該規格公稱通徑相當，如DN50全通徑球閥流道通徑也需為50左右;

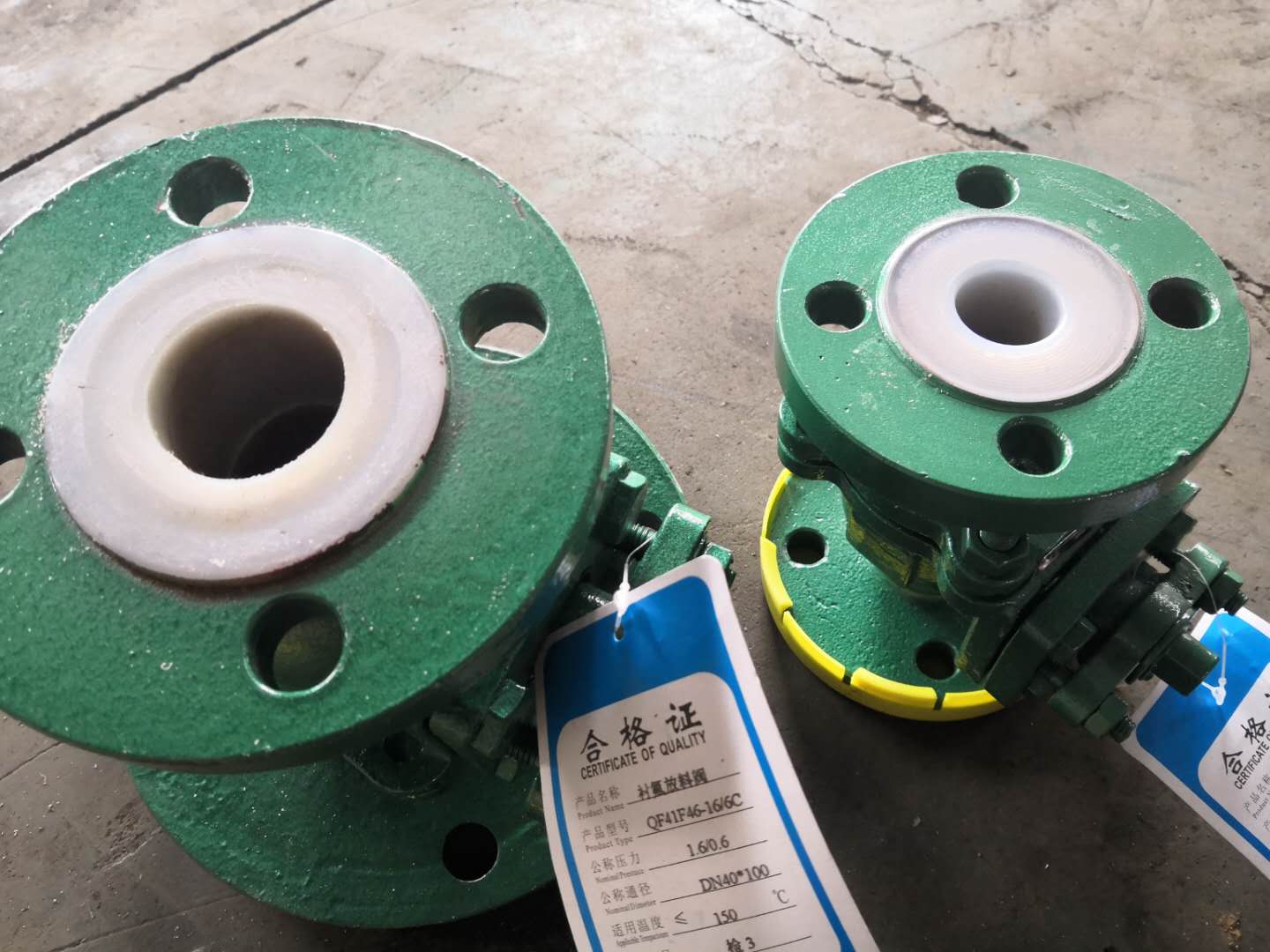

2、縮徑球閥流道入口寬于流道通徑，流道實際通徑大概比該規格小一個規格，如DN50縮徑球閥流道通徑為38左右，大致與 DN40的規格相當。在DN250及以內縮一個規格，250-600縮兩個規格，600以上按實際情況而定。
