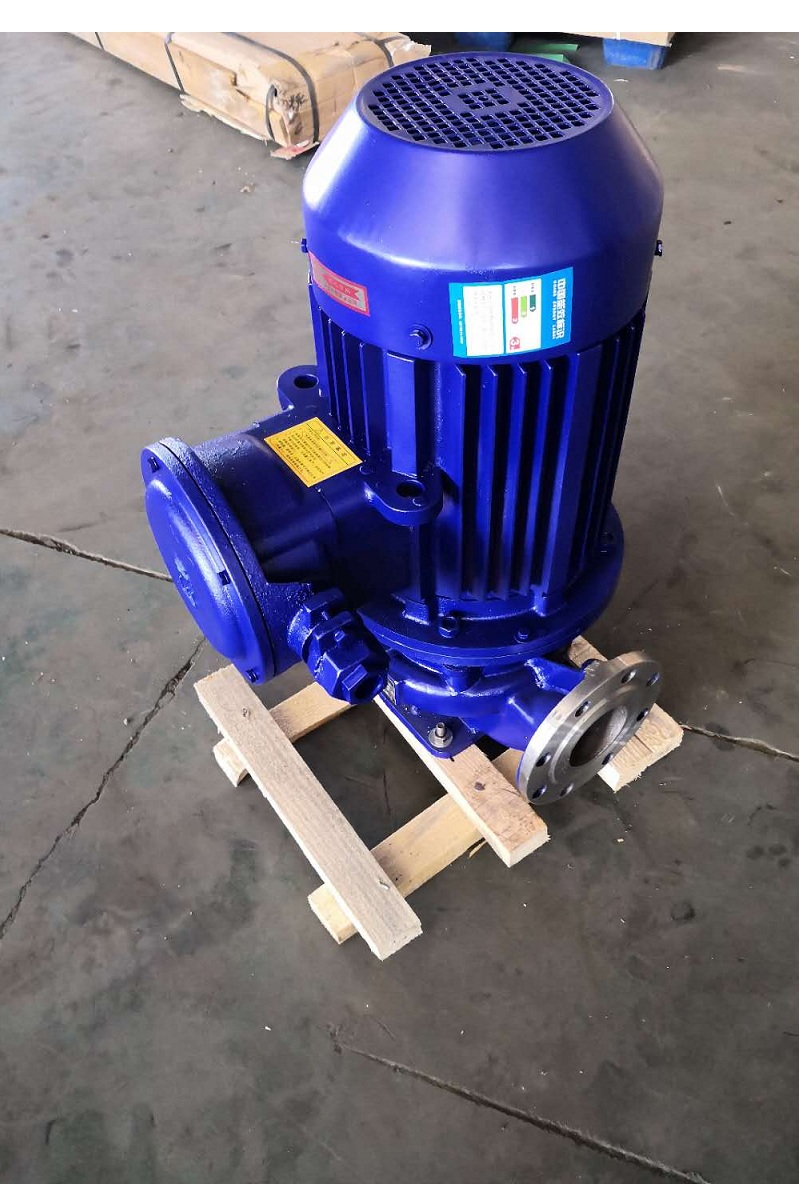

ISG管道離心泵結構
作者：ISG管道離心泵 來源：管道離心泵 發布時間：2021-10-16
ISG管道離心泵的構造是由六部分組成的，分別是：葉輪、泵體、泵軸、軸承、密封環、填料函。
1、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與裝置軸承的托架相連接。
2、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉距傳給葉輪，所以它是傳遞機械能的要部件。
3、軸承是套在泵軸上支撐泵軸的構件，有滾動軸承和滑動軸承兩種。滾動軸承運用牛油作為光滑劑加油要恰當一般為2/3～3/4的體積太多會發熱，太少又有響聲并發熱！滑動軸承運用的是通明油作光滑劑的，加油到油位線。太多油要沿泵軸滲出并且漂，太少軸承又要過熱燒壞構成事端！在水泵運轉過程中軸承的溫度高在85℃一般運轉在60度左右，假設高了就要查找原因(是否有雜質，油質是否發黑，是否進水)并及時處理！
4、密封環又稱減漏環。葉輪進口與泵殼間的空地過大會構成泵內高壓區的水經此空地流向低壓區，影響泵的出水量，效率降低！空地過小會構成葉輪與泵殼抵觸產生磨損。為了增加回流阻力減少內漏，推延葉輪和泵殼的所運用壽數，在泵殼內緣和葉輪外援結合處裝有密封環，密封的空地堅持在0.25～1.10mm之間為宜。
5、填料函首要由填料，水封環，填料筒，填料壓蓋，水封管組成。填料函的作用首要是為了關閉泵殼與泵軸之間的空地，不讓泵內的水流不流到外面來也不讓外面的空氣進入到泵內。始終堅持水泵內的真空！當泵軸與填料抵觸產生熱量就要靠水封管住水到水封圈內使填料冷卻！堅持水泵的正常運轉。所以在水泵的運轉巡回檢查過程中對填料函的檢查是特別要注意！在運轉600個小時左右就要對填料進行替換。
6、葉輪是離心泵的中心部分，它轉速高輸出力大，葉輪上的葉片又起到要作用，葉輪在裝置前要經過靜平衡實驗。葉輪上的表里外表要求光滑，以減少水流的抵觸丟掉。
