液下泵的部件有哪些
作者：泵 來源：液下泵 發布時間：2021-08-14

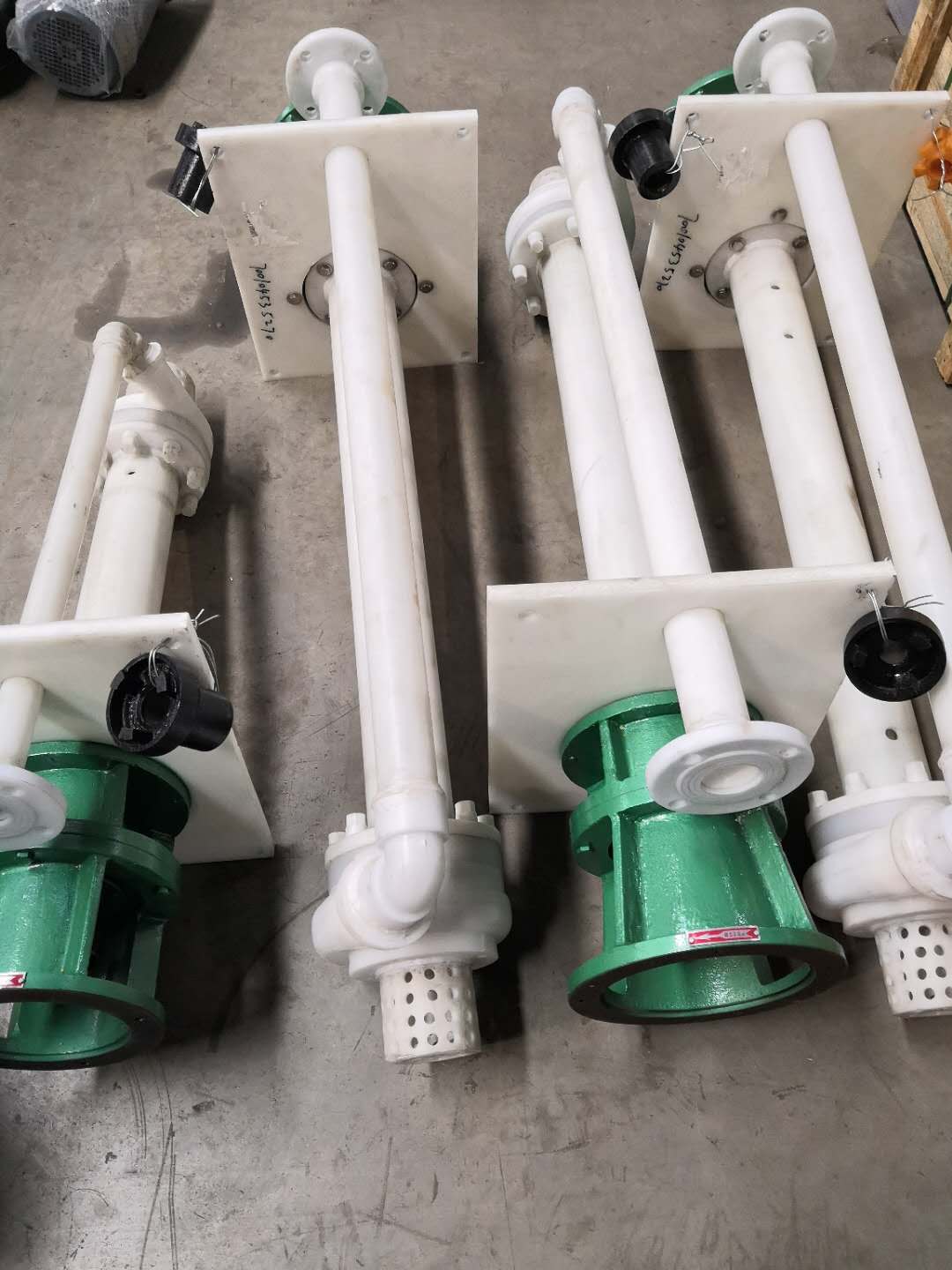

液下泵作為槽罐用泵很多，液下泵立式結構，占地面積小，泵體直接插入液體，那么液下泵關鍵有下列零部件呢；
1、導葉和泵殼
以便降低離去葉輪的液體立即進到泵殼時沖擊性而造成的動能損害，在葉輪與泵殼中間有時候設備一個固定不變而含有葉片的導輪。導輪中的葉片使進到泵殼的液體慢慢轉為并且過流道持續擴張，使一部分機械能合理地變換為負壓能。多級液下泵一般均安裝導輪。
泵殼、葉輪上的后彎葉片及導輪均能提升機械能向負壓能的轉換率，故均可看作轉能設備。
2、軸封設備
因?yàn)楸幂S旋轉而泵殼固定不變，在軸和泵殼的觸碰處必將有一定空隙。為防止泵內髙壓液體沿空隙露出，或避免外部氣體從反過來方位進到泵內，務必設定軸封設備。液下泵的軸封設備有填料函和機械設備(內孔)密封性。填料函是將泵軸越過泵殼的環隙做成密封環，于在其中裝進軟填料(如浸油或涂高純石墨的石棉繩等)。機封是由一個裝在傳動軸上的動環和另一固定不動在泵殼上的靜環所組成。兩環的內孔借彈黃力相互之間緊貼而作相對性旋轉，具有了密封性的功效。機封適用密封性規定較高的場所，如輸送機酸、堿、易燃性、易燃易爆及有害的液體。
3、葉輪
葉輪是液下泵的核心部件。
按其機械結構可分成關閉式、半關閉式和開啟式三種。關閉式葉輪適用輸送機清洗液體；半關閉式和開啟式葉輪適用輸送機帶有固態顆粒物的混液，這種泵的高效率低。
按吸液方法不一樣可將葉輪分成單吸式與雙吸式二種。單吸式葉輪構造簡易，液體只有從一側吸進。雙吸式葉輪可另外從葉輪兩邊對稱性地吸進液體，它不但具備很大的吸液工作能力，并且大部分清除了徑向推力。
依據葉輪上葉片的幾何圖形外形，可將葉片分成后彎、軸向和前彎三種。因?yàn)楹髲澣~片有益于液體的機械能變換為負壓能，故被普遍選用；軸向葉片關鍵運用在一部分流泵和無堵塞泵中；前彎葉片非常少在液下泵中運用。
